在图6-2中，如果用户想放置一个电容的话，可以选择CAPACITOR项，然后在H1270T图6-2的Component栏中输入电容的容量数值，本例中输入0.47yF。单击图6-2中的OK按钮后在Multisim的电路工作区中适当位置单击鼠标左键，则将在Multisim的电路工作区中放置一个0.47yF的电容。

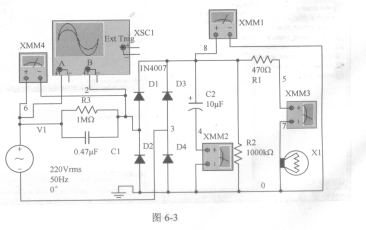

   按照与上述相同的办法分别在Multisim的电路工作区中放置电阻、整流二极管等电路元件，本例中的阻容降压电路如图6-3所示。

   图6-3中利用电容Cl和电阻R3组成了降压电路，使220V的高压交流电变成低压的交流电后才接入后面的整流桥；图6-3中整流桥由4个型号都是1N4007的整流二极管组成，．关于1N4007的参数请读者参阅第2章中的相关内容；电容C2为滤波电容，以便将低压的交流电转变为变化幅度较小的直流电；图6-3中R2和R3都是1MQ，其作用都是当输入电压撤去后，为与其并联的电容提供放电回路。

   本例是一个驱动LED灯珠的简单的电源电路。其中用灯泡Xl表示功率在1W以下的LED灯珠，与Xl相串联的电阻Rl为限流电阻，以防止突然输入的较大电流烧毁灯珠。图1-6中的≯按钮后启动图6—3中的仿真电路。

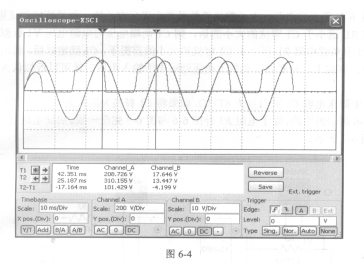

   双击图6-3中双通道示波器XSC1图标，本例中节点6和节点2的电压波形如图6-4所示。双通道示波器XSC1的使用方法请读者参考第1章中的相关内容。
