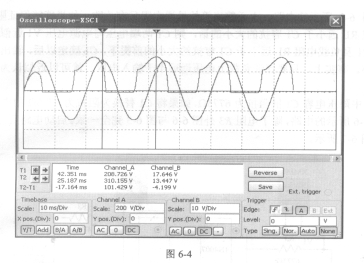

图6-4申用游标1来指示示波器通道2所对应的信号的最大值，用游标2来指示示波器通道1所对应应信号的最大值。从图6-4中可以看出：H2019游标2指示的数值是有效值为220V交流电的最大值-311V左右；游标1指示的数值是17.646V，这个数值是经过0.47LtF电

容Cl后的电压数值。由此可知，经过电容Cl后电压的数值明显降低了。而此时经过电阻R3的电流基本为0。

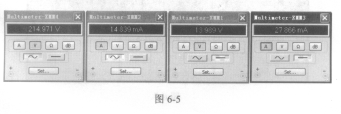

   双击图6-3中4个万用表XMM的图标，电路启动后相关节点的电压、支路电流的数值如图6-5所示。万用表XMM的用法与NI ELVIS中的DMM类似。本例中要首先通过单击图6-5中的l～按钮将万用表XMM4和XMM2设置成测量交流信号的模式，单击按钮一将XMM1和XMM3设置成直流测量模式。
