计算机控制的交流供电系统一般如图8 - 20所示。图中交流稳压器用以抑制电网电压的波动， M24512-125提高计算机控制系统的稳定性，交流稳压器能把输出波形畸变控制在5%以内，还可以对负载短路起限流保护作用，低通滤波器能滤除电网中混杂的高频干扰信号，保证50Hz基波通过。

   图8-20 -般交流供电系统

   利用不间断电源(UPS)保证不间断供电

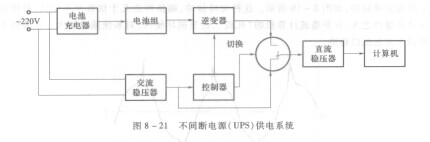

   电网瞬间断电或电压突然下降等掉电事件会使计算机系统陷入混乱状态，是可能产生严重事故的恶性干扰。对于要求更高的计算机控制系统，可以采用不间断电源( UPS)向系统供电，如图8 - 21所示。正常情况下由交流电网通过交流稳压器、切换开关、直流稳压器供电至计算机系统；同时交流电网也给电池组充电。所有的UPS设备都装有一个或一组电池和传感器，并且也包括交流稳压设备。如果交流供电中断，系统中的断电传感器检测到断电后就会通过控制器将供电通路在极短的时间内(3ms)切换到电池组，从而保证计算机控制系统不因停电而中断。这里，逆变器能把电池直流电压逆变到正常电压频率和幅度的交流电压，具有稳压和稳频的双重功能，提高了供电质量。
