设计要求

   ①设计总体方案，画出系统方框图。

   ②比赛时间可设定，从0～99分钟。

   ③球可在甲、乙双方操作下向前、向后移动，HCF4097BM1当进入对方球门后，将自动加分。

   ④比赛时，球进球门后，加分自动进行，但定时器不计时，必须等到按动“开始”键后，才开始定时计数。

   ⑤设计2位显示的计分显示、时间显示电路。

   ⑥当比赛设定时间到，发出声、光警示，并停止比赛，高分者为获胜方。

   ⑦可遥控踢足球。

    总体方案设计

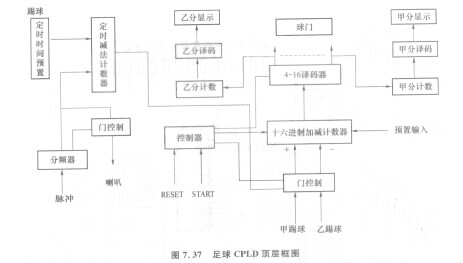

    根据任务要求设计出总体方案，如图7. 36所示。数字部分还是用CPLD实现，选周EPM7128 SI。C84-15器件，其内部顶层方框图如图7. 37所示。其组成及作用如下。
