无线遥控模块

发布时间:2014/7/22 20:14:10 访问次数:825

   抢答者和裁判信号用单次负脉冲,电路图。

   计时脉冲、喇叭和发光二极管驱动脉冲。

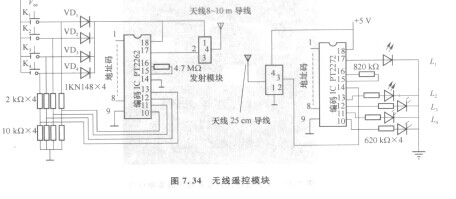

   抢答者和裁判信号用的单次负脉冲也可通过遥控取得,即可以通过遥控实现抢答。HD6475348F16V图7. 34所示为无线遥控模块,(a)图为无线发送模块,核心器件是PT2262。(b)图为无线接收模块,核心器件是PT2272。分别按发送模块里的K.、K:、K3、K4,接收模块里的L,、L2、L3、L4分别发出低电平。



   三、制作步骤

   ①先进行总体方案设计。

   ②可编程逻辑器件功能设计。

   ③外围电路设计、选择并准备好器件。

   ④绘制电路总原理图。

   ⑤绘制印制电路板图、制作印制电路板。

   ⑥安装、焊接、调试。

   ⑦组装、综合测试。

   具体方法步骤和作品1-样。

   四、综合测试

   1.测试步骤

   ①实物通电后,使电路处于预置状态,预置好时间。

   ②使电路处于抢答状态,裁判发令,即可抢答,开始减法计时,语言集成电路发出“开始抢答”声音,这时喇叭一响一停,发光管一亮一熄:    ,

   ·现场抢答状态时,按现场抢答按钮;

   ·遥控抢答状态时,按遥控抢答按钮。

   有人抢笞时,停止计时,语言集成电路发出“抢答成功”声音,这时喇叭停,发光管熄灭。

   ③到时间未抢答时,喇叭一直响,发光管一直亮,再抢答无效。

    ④裁判重新发令,即可进入下一轮抢答。

   抢答者和裁判信号用单次负脉冲,电路图。

   计时脉冲、喇叭和发光二极管驱动脉冲。

   抢答者和裁判信号用的单次负脉冲也可通过遥控取得,即可以通过遥控实现抢答。HD6475348F16V图7. 34所示为无线遥控模块,(a)图为无线发送模块,核心器件是PT2262。(b)图为无线接收模块,核心器件是PT2272。分别按发送模块里的K.、K:、K3、K4,接收模块里的L,、L2、L3、L4分别发出低电平。



   三、制作步骤

   ①先进行总体方案设计。

   ②可编程逻辑器件功能设计。

   ③外围电路设计、选择并准备好器件。

   ④绘制电路总原理图。

   ⑤绘制印制电路板图、制作印制电路板。

   ⑥安装、焊接、调试。

   ⑦组装、综合测试。

   具体方法步骤和作品1-样。

   四、综合测试

   1.测试步骤

   ①实物通电后,使电路处于预置状态,预置好时间。

   ②使电路处于抢答状态,裁判发令,即可抢答,开始减法计时,语言集成电路发出“开始抢答”声音,这时喇叭一响一停,发光管一亮一熄:    ,

   ·现场抢答状态时,按现场抢答按钮;

   ·遥控抢答状态时,按遥控抢答按钮。

   有人抢笞时,停止计时,语言集成电路发出“抢答成功”声音,这时喇叭停,发光管熄灭。

   ③到时间未抢答时,喇叭一直响,发光管一直亮,再抢答无效。

    ④裁判重新发令,即可进入下一轮抢答。
