将N片4位双向移位寄存器连起来可以设计成4*N位74LS194双向移位寄存器。

   还可以用74LS194设计序列信号发生器，比如设LA8533PG计01011序列信号，可遵循时序电路设计的一般方法，设计步骤如下。

   ①确定状态及状态转换过程，如图3. 47所示。状态及状态转换过程为0101  1010-iioi-oiio--ioii-oioi，要实现这样的状态及状态转换，可使74LS194右移，同时使右移输入端D。分别（自动）为11010。当然也可以用左移方法实现。

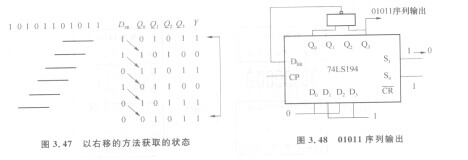

  图3. 47  以右移的方法获取的状态

  图3. 48   01011序列输出

   ②画出卡诺图，写出反馈逻辑表达式：DsR—Qo. Q3

   ③画出电路图，如图3. 48所示，随着时钟的输入，Q。端不断输出01011序列。
