一、技术指标要求

   ①具有正常的时、分、秒计时显示功能。

   ②能进行手动校时、校分和KSB601清零。

   ③能进行整点报时。

   ④具有如下定时闹时功能：

   ·使用M2114A RAM存储一组时刻表；

   ·闹时的最小时间间隙为5分钟；

   ·要求24小时内输出10种不同的闹时信号，闹时持续时间均为5秒钟。

   注：也可以将定时闹时时间固化在器件内（如CPLD器件或EPROM器件）。

   ⑤具有上午、下午或星期指示功能。

   ⑥设计所需的单次和连续脉冲电路。

   ⑦具有开机清零功能。

   ⑧设计+5 V电源电路。

   二、设计方案

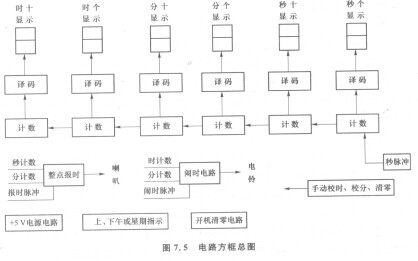

   根据设计要求，画出电路方框图。如图7.5所示。
