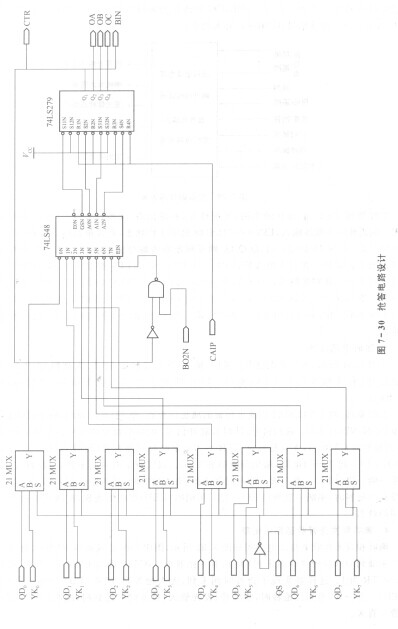

如图7. 31所示，为定时电路图。其中，输入：计时慢脉冲MCP、大裁判DCP、KSH31定时控制预置信号、有人抢答信号CTR；输出：LED状态信号、LB状态信号、定时时间到信号NB02。

   工作原理：两个74LS192构成可预置的减法计数器，经74LS48译码，输出时间信号，在减至00时NB02为o。裁判信号、计时慢脉冲信号、喇叭响快脉冲信号、有／无人抢答信号（有人抢答时CTR=1，无人抢答时CTR—o）、定时时间是否到(到时NB02一o，未到时NB02 =1) -起送至门电路，输出至喇叭和LED。以实现定时时间未到，还没有人抢答时，喇叭一响一停（LED -亮一灭）；定时时间未到，有人抢答时，喇叭停(I,ED灭)；定时时间到，还没有人抢答时，喇叭一直响（LED -亮）；用喇叭(LED)不同的表现，反映当前抢答器处于不同的状态。

   喇叭和发光管状态指示电路

   喇叭和发光管状态指示电路图如图7. 32所示，图中NB02减到00时为o（抢答时间已到），未减到00时（抢答时间未到）为1；有人抢答时，NCTR（即为CTR非）为o，无人抢答时，NCTR为1。这样就实现了抢答时间未到，无人抢答时，喇叭(LB) -晌一停、发光管( LED) -亮一灭；有人已抢答时，喇叭停、发光管灭；抢答时间已到时，喇叭(I—B)一直响、发光管一直灭。
