脉冲发生器
发布时间:2014/7/19 21:11:41 访问次数:503

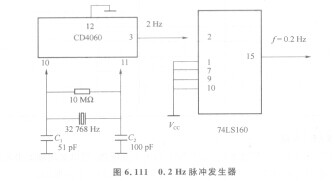

利用14位二进制分频器CD4060和32768 Hz晶阵产生频率为2 Hz的脉冲作为十进制计数器74LS160的时钟脉冲，ICL7660SIPAZ则在进位端每5s产生1个脉冲，用此脉冲启动A/D转换控制，实现每5s进行一次采集和控制，电路如图6.111所示。
图6.111 0.2Hz脉冲发生器

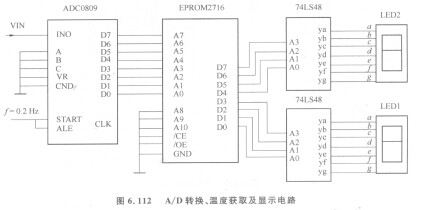

如图6. 112所示为A/D转换、温度获取及显示电路，LED1显示温度个位，LED2显示温度十位。将以上各图连在一起，就构成系统的总原理图。
利用14位二进制分频器CD4060和32768 Hz晶阵产生频率为2 Hz的脉冲作为十进制计数器74LS160的时钟脉冲，ICL7660SIPAZ则在进位端每5s产生1个脉冲，用此脉冲启动A/D转换控制，实现每5s进行一次采集和控制，电路如图6.111所示。
图6.111 0.2Hz脉冲发生器
如图6. 112所示为A/D转换、温度获取及显示电路，LED1显示温度个位，LED2显示温度十位。将以上各图连在一起，就构成系统的总原理图。
