利用七段译码器／驱动器741,S48即可将所得的BCD码送至七段显示器显示温度。

   比较器

   用两片4位数码比较器74LS85级联可以ICL7660SIBAZT实现两个4位BCD码比较，比较结果用于控制加热器。

   拔码盘

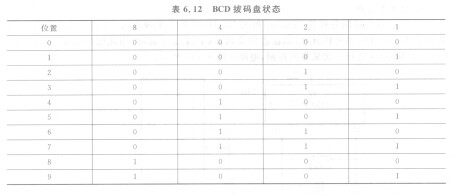

   拔码盘有5位，其中1位为输入控制线(编号为A)，另外4位是数据线（编号为8、4、2、1）。拔码盘拔到某个位置时，输入控制线A与数据线8、4、2、1接通。其状态表如表6. 12所示。

   加热器接口电路

   加热器所用电源为220 V交流电，必须强电弱电相互隔离，可以采用固态继电器或直流继电器。比较输出电路如图6. 109所示，加热器驱动电路如图6.110所示。
