BCD计数一译码一驱动集成芯片74LS143( 74LS144)

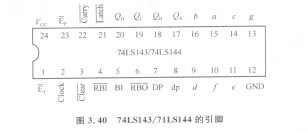

   该器件集计数一译码一驱动3种功能为一体，可在计数的同时实现十进制显示， SI1967DH-T1G其集成电路引脚如图3. 40所示，74LS143和74LS144功能一样，前者可直接接LED显示器，后者一般加限流电阻接LED显示器。各引脚功能及含义如下：Er、EP为计数允许输入端，低电平有效；Clock为计数脉冲输入端，上跳沿有效；Clear为清零端，低电平有效，高电平计数和锁存；RBI、RBO、BI为灭零控制及消隐控制；DP为小数点控制；Carry为进位信号输出端；瓦五五为内部锁存器的锁存控制端，为高电平时计数器计数，为低电平时计数器的BCD值进入锁存器，并由此进入译码／驱动器，使显示与计数相隔离。QDQcQBQA为经过锁存后的BCD码输出端；以～g为七段码输出，集电极开路形式，可宜接接数码显示管，用共阳LED数码管。dp为小数点输出端，与LED数码管的“^”段相连。

   数码显示器

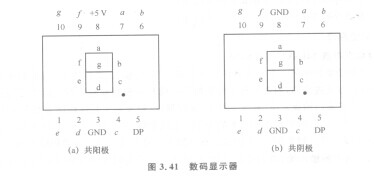

   计数一译码一显示电路在自动测量和控制中使用非常广泛。译码器（这里指七段译码）的作用是将计数器输出的数码译成七段码输出，以驱动数码管实现数码显示，译码器的输入接计数器的相应输出（按从高位到低位顺序相接），七段译码器前面实验中已经介绍。数码显示器是将计数器的计数结果直接用数码显示出来，有共阳和共阴两种，如图3. 41所示。两者引脚相似，不同的是，使用共阳极时，n～g接的是译码器输出的取反量；而使用共阴极时，以～g接的是译码器输出的原变量，可以直接接译码器74LS48的相应输出端Ya～Yg。“～g的数值决定显示结果：共阴极时，a～g的数值与74LS48输出一样，如表3.8所示的74LS48真值；共阳极时，显示同样结果时，口～g的数值与74LS48取反输出一样。
