拍摄校准栅格一在视觉程序中测量校准栅格像素数P一用已知的栅格尺寸M除以像素数得到尺寸校准系数Rm，即Rm=M/P(mm/ pix)一将被测物像素数乘以校准系数Rm， SGL160N60UF将图像测量结果由像素单位转换为实际单位(mm)。

   NI Vision安装以后，在National InstrumentsWision\Documentation目录中有一个PDF格式的CalibrationGrid丈件，将这个文件按1:1比例打印后可以作为校准栅格，如果需要更高精度的校准栅格可以到专业商店购买。

   系统安装精度和摄像头、镜头质量有可靠保证时，不需要进行透视误差和非线性畸变校准，只要进行尺寸校准即可。如果工作距离和视场不改变，机器视觉系统校准以后则不需要重新校准。

   创建采集并保存图像的程序

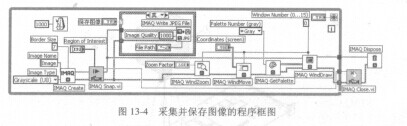

   采集并保存图像的程序框图如图13-4所示。程序中主要VI如下：

   图13-4采集并保存图像的程序框图
