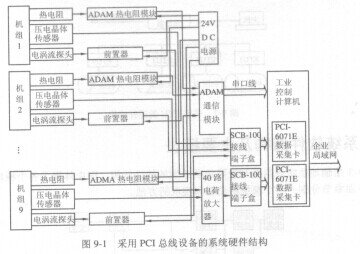

图9-1所示为采用美国NI公司PCI-6071E数据采集卡的系统硬件总体结构。

   图9-1  采用PCI总线设备的系统硬件结构

   输油泵状态监测系统共有9台机组，NB6N14SMNG每个机组需要采集4个轴承座的振动信号、两个轴振动信号和一个轴向位移信号，所以共有63个模拟输入信号。PCI-6071E数据采集卡有64个通道、12位分辨率、1.25MS/s采样率。由于位移传感器信号传输距离较远，需要使用差分连接，一个信号占用两个通道，因此共需两块数据采集卡。

   系统中其他元器件在本章上一节都已经介绍。

   这种系统测量精度高、性能可靠、功能丰富，但是结构比较复杂，安装困难、维修不便。系统中每个振动传感器都需要单独拉一条信号线到控制室，9个机组最后要汇集起一个百余条线的线束。40个压电加速度传感器每个都需要一路单独的电荷放大器，40令电荷放大器要组成一个体积庞大的机柜。
