用一些例子可能会帮助更好地理解触RHRU75100点保护的合理选择。

    例7-1一个15 0Q，0.2H的继电器线圈通过一个银的开关触点工作在12V直流电源。

    设计一个用于这个继电器的触点保护网络。

    稳态负载电流是80mA．小于银触点的电弧电流，因此，R-C网络或二极管是适用的。为了保持触点两端的电压梯度小于1V/t/S，保护网络的电容量必须大于0.08tiF(根据式(7—5))。为了保持触点打开的最大电压低于300V，电容量必须大于0.014pLF(根据式(7—4))。根据式(7-2)，电阻值必须在30～150,Q之间。因此，一个适当的触点保护网络是由0.1弘F电容串联100Q电阻，接在触点或负载两端。

   例7-2-个有1H电感和5301电阻的磁性制动器通过一个银触点开关接48V直流电源。如果使用一个R-C触点保护网络，那么电阻必须有1200<R<53fl的值(根据式(7—2))。因为这不可能实现，所以必须使用一个更复杂的保护网络，例如R-C-D网络。对于R-C-D网

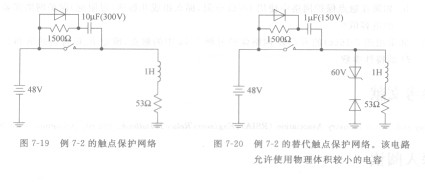

络，电阻值必须大于1200fl(根据式(7—7))。制动器的稳态直流电流为0. 9A。因此，从式(7-5)可以得出电容必须大于0.9肛F，用来限制触点打开时两端的电压梯度。从式(7-4)可以看出电容必须大于9)uF。故需要用一个额定电压为300V的10UF电容，一个1500Q的电租和一个二极管，如图7-19所示。

   一个lOyF，300V的电客体积是相对较大的。为了避免使用如此大的电容，可以使用下面替代方案。如果把串联的60V齐纳二极管和整流二极管接在负载两端，负载两端的最大瞬态电压将会被限制到60V。在触点打开时，触点上的最大电压将是齐纳电压加上电源电压或者是108V。因此，保护网络的电容不必选择用于将触点间最大电压限制到300V，因为这个电压已经被二极管限制到108V了。现在对于电容的唯一要求是它满足式(7-5)。因此，可以使用

一个1“F，150V的电容，如图7-20所示，避免了需要物理体积大的lOtiF，300V的电容。
