技术资料或手册中刊登的最大额定值规定的是保证晶体管不发

生老化与毁坏、LM258DT进行正常工作的使用条件的极限值。

    对于晶体管来说，超过最大额定值即使只是瞬间，也马上就会损坏，所以使用时必须加以注意。一般来讲，选择具有电路设计值2～3倍左右冗余量的晶体管为好。接下来对最大额定值中的主要参数进行说明。

   (1)集电极一基极电压VCBO

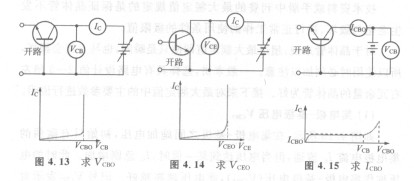

   如图4. 13所示，在集电极一基极之间施加电压，初始只有微弱的集电极电流I。流通，但当电压达到某一值时，工c急剧增加。此时的电压称作集电极一基极电压(V。BO)，此电压越高越好。记号VCBO表示对集电极一基极加载反向电压，剩下的发射极开放的含义。

   (2)集电极一发射极电压VCEO

   如图4. 14所示，在集电极一基极之间施加电压，则集电极电流Jc发生变化，急剧增加，此时的电压称为集电极一发射极电压( VCEO)。BO代表集电极一基极之间的耐电压，与此相对应VCEO代表集电极一发射极之间的耐电压。同样的，VⅨ，表示发射极一基极之间的耐电压。

   (3)集电极最大电流J。

   表示集电极可以流通的最大直流电流或交流电流的平均值。

   (4)集电极最大功耗Pc

   使用晶体管时，对集电极加载反向电压，流通一定值的电流k。

以集电极电压乘以集电极电流表示的电功率因变为集电极结合部分的发热而损耗，并使内部温度上升。晶体管是不耐热的元件，会受此发热而损坏。集电极最大功耗(P。)指产生的热量可以被消化而不足以破坏晶体管的集电极损耗的最大值。
