偏置
发布时间:2014/4/1 18:41:27 访问次数:489

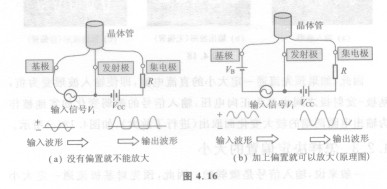

为了使晶体管进行放大工作，必须施加LM2596SX-5.0偏置( bias)。所谓偏置，就是在需要放大信号的输入处（发射极接地时，PNP、NPN型均为基极一发射极之间）预先流通一定值的电流（或加载直流电压），如图4. 16所示。
(b)加上偏置就可以放大（原理图）
对晶体管施加偏置就是在发射极一基极之间加载正向电压。如果以电压来考虑偏置的话则不合适。因为即使电压相等，温度变化后电流也会发生变动。所以考虑晶体管电路的偏置时，用电流的大小来规定较为合适。那么，为什么需要预先流通一定值的电流呢？接下来，我们来看一下没有偏置就无法放大的原因。
为了使晶体管进行放大工作，必须施加LM2596SX-5.0偏置( bias)。所谓偏置，就是在需要放大信号的输入处（发射极接地时，PNP、NPN型均为基极一发射极之间）预先流通一定值的电流（或加载直流电压），如图4. 16所示。
(b)加上偏置就可以放大（原理图）
对晶体管施加偏置就是在发射极一基极之间加载正向电压。如果以电压来考虑偏置的话则不合适。因为即使电压相等，温度变化后电流也会发生变动。所以考虑晶体管电路的偏置时，用电流的大小来规定较为合适。那么，为什么需要预先流通一定值的电流呢？接下来，我们来看一下没有偏置就无法放大的原因。
相关技术资料- 4-1偏置
