正温度系数(PTC)热敏电阻器三大特性曲线

   附图21-43所示是PTC热敏电阻器的阻值定电压下，PTC热敏阻器的零功率电阻值与MMBT8050LT1G电阻本体温度之间的关系。

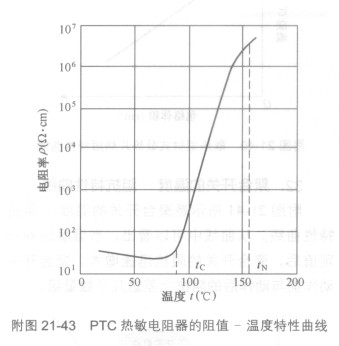

   附图21-43  PTC热敏电阻器的阻值  温度特性曲线

   当温度低于居里点f。时，热敏电阻器具有半导体特性，阻值小。

   当温度高于居里点f。时，电阻随温度升高而急剧增大，至温度tN时出现负阻现象，即温度再升高时阻值则下降。

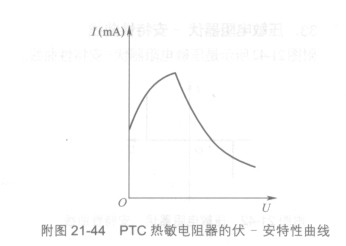

   附图2144所示是PTC热敏电阻器的伏一安特性曲线。伏一安特性曲线表示加在热敏电阻器引出端的电压与达到热平衡的稳态条件下的电流之间的关系。

   附图21-45所示是PTC热敏电阻器的电流一时间特性曲线。从曲线中可以看出，通电瞬间产生强大的电流而后很快衰减。

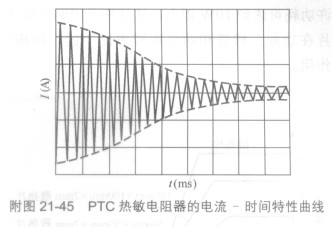

   附图21-45  PTC热敏电阻器的电流一时间特性曲线
