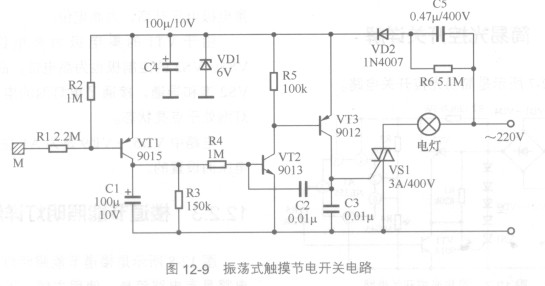

图12-9所示是振荡式触摸节电开关电路，它采用自激振荡方式以增强触摸的灵敏度，NE615N实用可靠。电踣中的三极管VT2与VT3构成振荡器电路，电容C2为振荡器的正反馈电容。

   220V交流电压经降压电容C5和降压电阻R6后，由二极管VD2半波整流，在电容C4上滤波，稳压管VD1稳压，在C4两端上得到约6V的直流电压，向电路供电。

   1．静态分析

   平时，三极管VT1、VT2、VT3均处于截止状态，由于VT3为截止状态，其集电极电压为低电位，晶闸管VS1的控制极也为低电位，晶闸管VS1因无触发而截止，切断了电灯泡的通电回路，电灯泡处于熄灭状态。

   2．灯炮点亮过程分析

   当有人经过需要开灯时，只要触摸一下金属片M，这时人体的感应电压加至三极管VT1基极，VT1流过基极电流而饱和导通。电源电压经过饱和导通后的VT1向电容Cl充电。

   电容Cl充电后，两端电压逐渐升高。随着这一电压升高至一定值时，直流电压经过饱和导通后的VT1和电阻R4向三极管VT2提供基极电流，VT2开始导通。

   三极管VT2导通后，其集电极电压下降，VT3的基极电压下降，VT3也开始导通，其集电极电压升高，这一升高的电压开始向C2充电。C2充电时，增大了VT2的基极电流，使VT2进一步导通，集电极电压进一步下降，VT3也进一步导通，形成正反馈过程，振荡器起振。
