图12-8所示是楼道节能照明灯电路。NE575D这个电路具有电路简单、使用方便、不使用时不消耗电能等特点。电路采用V-MOS管，这种管子的输入阻抗高。

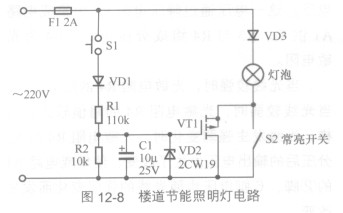

   图12-8楼道节能照明灯电路

   1．静态分析

  平时场效应管VT1控制栅极因无控制电压而处于截止状态，源极与漏极间的内阻很大，相当于开路，切断了灯泡的电流回路，电灯泡处于熄灭状态。

   2．触发分析

  当按延时开关Sl后，220V交流电压经二极管VD1整流、电阻Rl降压向电容Cl充电。Cl充电后，向VT1提供栅极控制电压，场效应管VT1饱和导通，220V电压经二极管VD3、电灯泡、VT1构成回路，电灯泡点亮发光。

   3．自动熄灭分析

   行人离开后，刚才在电容Cl上的充电电压，开始向场效应管VT1和电阻R2放电，由于VT1是V-MOS场效应管，有着很大的输入阻抗，所以放电主要在R2上进行。

   随着电容Cl放电的进行，Cl上的电压按指数规律下降，当电压下降到VT1的阀值电压时，VT1由饱和状态转向截止状态，切断了电灯泡的通电回路，电灯泡因无电流而熄灭，电路再次进入等待状态。
