BTG晶闸管是20世纪80年代发展起来的一种半导体器件。W25X40BLZPIG由于它既可作为晶闸管使 用，又可作为单结晶体管（双基极二极管）使用，所以有的也称其为程控单结晶体管( PUT)或可调式单结晶体管。BTG晶闸管的外形与其他晶闸管外形相似。

     BTG晶闸管的结构

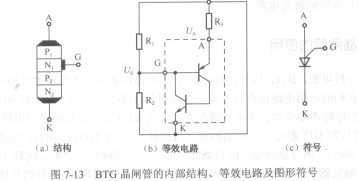

     BTG晶闸管的内部结构、等效电路和图形符号如图7-13所示。

     图7-13  BTG晶闸管的内部结构、等效电路及图形符号

     从图7-13可以看出，BTG晶闸管是一种四层三端晶闸管。可以把它的PNPN结构看成是由PINIP2与NIP2N2两个三极管构成的复合管。其中PINIP2部分的Pl端对应于BTG晶闸管的阳极A; Ni对应于BTG晶闸管的门极G，NIP2N2部分的N2端对应于BTG晶闸管的阴极K。由图中可知，UA= US+ UD，若UA刚好使BTG晶闸管处于负阻特性的临界点，则UA =UP，UP= US+ UD。式中Us为门板G的电位，UD是阳极A和门极G间的正向压降，通常为0.6～0.7V。由于G虑的电位是由外接电阻Ri与R2的分压来决定的，因此调节Ri与R2的分压比即可设定Us值。通常要求魄值大于1.5V。
