常用电容器的最高工作频率

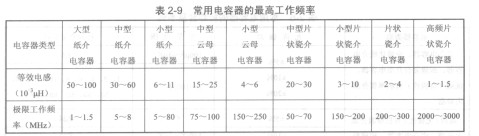

    各种不同类型电容器的频率特性不尽相同，在选用时TLG1120P要根据电路频率范围选用相应类型的电容器。常用电容器的最高工作频率见表2-9。

    电容器上容量的标示方法

   电容器上容量的标示方法很多，常见的标示方法如下。

   直标法

   直标法就是用数字和字母把规格、型号直接标在外壳上。该方法主要用在体积较大的电容器上。通常用数字标注容量、耐压、误差、温度范围等内容，如图2-4所示。

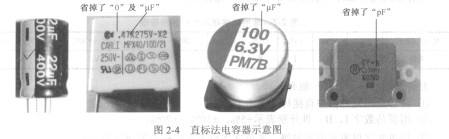

    图2-4直标法电容器示意图

   在直标法中，通常省略小数点，如4n7表示4.7nF或4700pF，用4pt,7表示4.7yF。在有些厂家采用的直接标示法中，常把整数单位的“0”省去，如.01心表示0.01肛。有些厂家用R表示小数点，如R47yF表示0.47yF;有的用小于l的数字表示单位为心的电容器，如0.1表示O.lpLF，用大于10的数宇表示单位为pF的电容器，如3300表示3300pF。对于有极性电解电容器，通常将电容量的单位“心”省略，而直接用数字表示容量，如“100”表示“100UF”。
