增强型绝缘栅型场效应管的结构、原理与特性

发布时间:2014/1/21 19:58:11 访问次数:1272

  增强型绝缘栅型场效应管的结构、原理与特性

   MOSFET控制通道的方式和JFET(结型场效应管)不间,UC3843BVD1R2G但组件特性有许多相同之处。这里以N沟道MOSFET(简称NMOS)为例来介绍它的构造与原理。

    N沟道增强型绝缘栅型场效应管结构

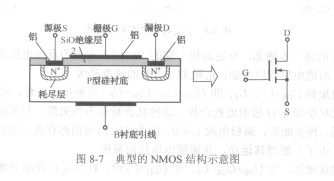

   图8-7为一个典型的NMOS结构示意图。栅极由金属一氧化层和半导体依序叠在一起形成类似电容的结构(氧化层当做介电质),故命名为金属一氧化物一半导体场效应管。栅极只要加上足够的正电压,即可在半导体内靠近氧化层的接口上,吸引足够多的导电电子形成沟道,使源极与漏极的N+区导通。故控制栅极的电压,等效上就是控制氧化层内的电场,可以控制源极与漏极之间的导电特性。



    基极有时也会接出一只引脚,使MOSFET变成四只引脚的组件,在大部分的应用中,基极本体会与源极接在一起,使源极一漏极和基极本体间的PN结接面永远是不导通的,如此MOSFET就变成与JFET(结型场效应管)类似的三引脚组件。

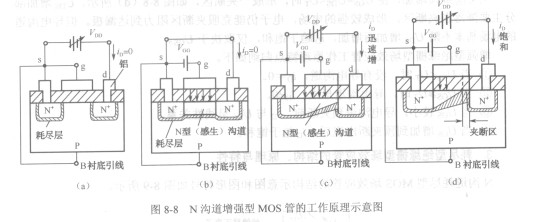

   图8-8是N沟道增强型MOS管的工作原理示意图。N沟道增强型MOS管工作时,栅一源之间加正向电源电压Uas,漏一源之间加正向电源电压UDS.并且源极与衬底连接,衬底是电路中电位最低的点。






  增强型绝缘栅型场效应管的结构、原理与特性

   MOSFET控制通道的方式和JFET(结型场效应管)不间,UC3843BVD1R2G但组件特性有许多相同之处。这里以N沟道MOSFET(简称NMOS)为例来介绍它的构造与原理。

    N沟道增强型绝缘栅型场效应管结构

   图8-7为一个典型的NMOS结构示意图。栅极由金属一氧化层和半导体依序叠在一起形成类似电容的结构(氧化层当做介电质),故命名为金属一氧化物一半导体场效应管。栅极只要加上足够的正电压,即可在半导体内靠近氧化层的接口上,吸引足够多的导电电子形成沟道,使源极与漏极的N+区导通。故控制栅极的电压,等效上就是控制氧化层内的电场,可以控制源极与漏极之间的导电特性。



    基极有时也会接出一只引脚,使MOSFET变成四只引脚的组件,在大部分的应用中,基极本体会与源极接在一起,使源极一漏极和基极本体间的PN结接面永远是不导通的,如此MOSFET就变成与JFET(结型场效应管)类似的三引脚组件。


   图8-8是N沟道增强型MOS管的工作原理示意图。N沟道增强型MOS管工作时,栅一源之间加正向电源电压Uas,漏一源之间加正向电源电压UDS.并且源极与衬底连接,衬底是电路中电位最低的点。
