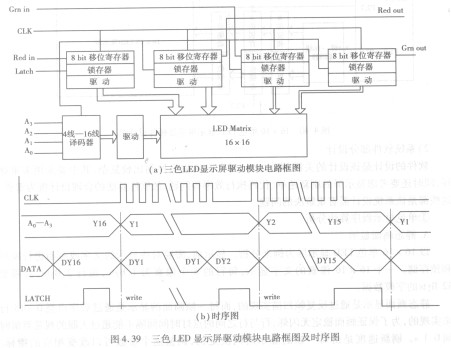

考虑到典型性，以三色LED为例，X5045SZT1给出动态扫描法串行数据输出的驱动模块设计及时序图，如图4. 39所示，方案采用移位寄存器完成实时数据流的控制。

 其中，CLK-数据移位脉冲（上升沿），A。-A，，行选通地址信号，Red，Grn -红、绿数据信号（高电平有效），Latch-数据锁存信号。

   由图4. 39分析可知，在每一个CLK的上升沿，数据右移一位，直至所有数据已移完。Latch信号变成高电平将此时各移位寄存器输出端信号锁入锁存器中，同时Latch信号控制址译码器，使所有的行都不被选中以避免数据锁存时在屏幕上出现混乱。此后，锁存信号变低，锁存器中数据输出，同时某行被选中，从而显示数据。与此同时，下一行的数据在移位寄存器中出现，当前行显示完毕之后，又将新的数据装入锁存器中，新的周期开始，点亮行的选通信号由4根地址线译码产生，采用此显示方案，电路简单、控制方便，易于调试，且成本较低，不足之处在于：

    （a 1三色LED显示屏驱动模块电路框图

      图4. 39三色LED显示屏驱动模块电路框囹及时序图

     a．接口需提供比较复杂的时序，使接口成本较高。

     b．数据通过移位寄存器传输，任何一片移位寄存器损坏将影响其后舶全部显示。

     需要指出的是，图4. 39给出的是三色LED显示屏驱动模块的框图。若设计全彩LED显示屏，其原理是一样的，只需加入蓝色数据驱动模块电路即可，其电路结构形式和红色、绿色数据驱动电路相同。单色LED显示屏驱动模块只需减去一路数据驱动电路。这一设计的最在271优势在于可由若干块单元模块拼装成可能的任意大小的电子显示屏，并保证整体亮度一致。
