场效应管的构造、原理与特性

     场效应管和普通三极簪一样都有三只引脚，TY890A111230KC40控制引脚称为栅极（Gate，简称G极）。栅极控制的导电沟一端称为源极（Source，简称s极），另一端称为漏极（Drain，简称D极），如图8-2所示。

     沟道场效应管的源极提供电子，经过N型沟道( Channel)到达漏极，电流方向是由漏极流向源极；P沟道场效应管的电流方向是由源极流向漏极。沟道的导电特性和其附近的电场有关。该电场可由栅极和源极间的电位差来控制。

     结型场效应管结构、原理与特性

     (I)N沟道结型场效应管结构

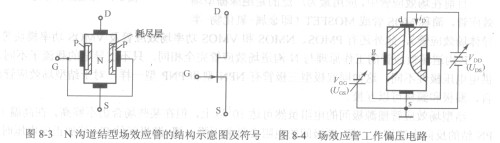

    下面以N沟道结型场效应管为例来介绍场效应管的结构和工作原理。图8-3是N沟道结型场效应管的结构示意图及符号。

     由图8-3可以看出，N沟道结型场效应管源极与漏极以N型半导体沟道连接，栅极是P型半导体，分别由接点接到外围电路。场效应管工作时，需要外加偏置电压，如图8-4所示。
