图2.35是用自制26V直流稳压电源检测2CW18的稳压值实测图。将万用表拨至直流50V挡，QP7C1009-20LMB 红表笔接稳压管正极，黑表笔接负极。将2CW18与1.2k电阻器串联后接在26V直流稳压电源两端，所以表针指示值就是该稳压管的稳压值，为10V，如图2.35所示。

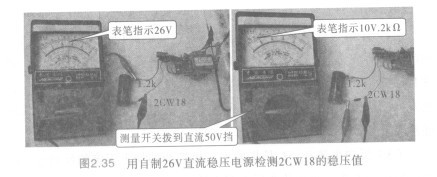

    图2.3s用自制26V直流稳压电源检测2CW18的稳压值

   图2.33中测量的稳压二极管也可利用图2.35所示电路来测稳压值，测到的稳压值为5.9V，如图2.36所示。与图2.33所测稳压值相差o．7V，其原因是反向电流增大，稳压值略有增加。

   图2.36用自制26V直流稳压电源检测稳压二极管的稳压值
