螺栓形双向晶闸管的螺栓一端为主电极T2，TUSB3410VF较细的引线端为门极G，较粗的引线端为主电极Tio金属封装( T0-3)双向晶闸管的外壳为主电极T2。塑封（T0-220）双向晶闸管的中间引脚为主电极T2。

    工作电流为8A以F的小功率双向晶闸管，可用万用表R×l挡直接测量；工作电流在8A以上的中、大功率双向晶闸管，在测量其触发能力时，可先在万用表的某支表笔上串取1节～3节1.5V干电池，然后再用R×l挡按上述方法测量

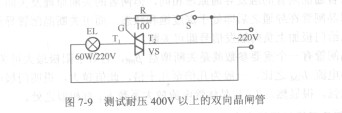

   对于耐压为400V以上的双向晶闸管，也可以用220V交流电压来测试其触发能力及性能好坏，图7-9是双向晶闸管的测试电路，电路中，EL为60W/220V白炽灯泡，VS为被测双向晶闸管，R为100Q限流电阻器，S为按钮开关。

     图7-9测试耐压400V以上的双向晶闸管

     将电源插头接入市电后，双向晶闸管处于截止状态，灯泡不亮（若此时灯泡正常发光，则说明被测晶闸管的Ti、T2极之间已击穿短路；若灯泡微亮，则说明被测品闸管漏电损坏）。按下按钮开关s，为晶闸管的门极G提供触发电压信号，正常时晶闸管应立即被触发导通，灯泡正常发光，松手后灯泡又熄灭，这表明被测晶闸管的性能正常。
