(1)隧道二极管的作用及特性

   以隧道效应电流为主要电流分量TPS54610PWPR的隧道二极管是采用砷化镓( GaAs)和锑化镓(GaSb)等材料混合制成的半导体二极管。

   它的主要特点是正向电流一电压特性具有负阻。这种负阻是基于电子的量子力学 隧道效应的，所以隧道二极管开关速度达皮秒量级，工作频率高达100GHz。隧道二极管还具有小功耗和低噪声等特点。隧道二极管可用于微波混频、检波（这时应适当减少掺杂，制成反向二极管），低噪声放大、振荡等。由于其功耗小，所以适用于卫星微波设备，还可用于超高速开关逻辑电路、触发器和存储电路等。

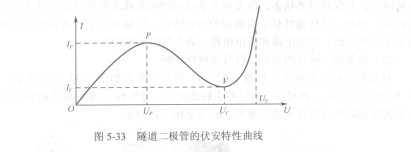

     隧道二极管的伏安特性曲线如图5-33所示，是一条S形特性曲线’。曲线中最大电流点P称为峰点；最小电流点矿称为谷点。

   隧道二极管的主要参数：

   ①峰点电压UP约几十毫伏，谷点电压UV约几百毫伏。

   ②峰点电流lP约几毫安，谷点电流IV约几百微安。

   ③峰谷电流比IP/I约为5～6，越大越好。

   ④谷点电容CV为几微法至几十微法，越小越好，国产2BS4A: Uf：80mV，lP-4mA，峰谷电流比≥5，Cv-10～15yF，Uy-280mV。

     图5-33  隧道二极管的伏安特性曲线
