导电性介于导电体与绝缘体之间的材料称为半导体材料。半导体器件是利用半导体材料（硅、锗或砷化镓）TOP224GN-TL的特殊电特性完成特定功能的电子器件。

    半导体器件常有二端器件（二极管）、三端器件（三极管、场效应管、晶闸管、复合管等）、多脚器件（整流桥、差分对管等）。半导体器件是电子电路中的主要器件，也是构成集成电路的基础。本章将对二极管从识别、检测和应用等方面进行系统分析。

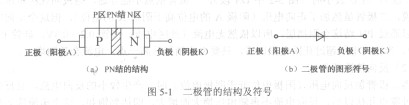

    晶体二极管由一个PN结加两个引线（电极）组成。PN结是由P型半导体和N型半导体的接触处产生的，P区引出线为二极管的正极（阳极A），N区引出线为二极管的负极(阴极K)，如图5-1所示。

    二极管的伏安特性

   二极管的伏安特性曲线

  （阴极K）    正极（阳极A）    负极（阴极K）

    (b)二极管的图形符号

    图5-1  二极管的结构及符号

   二极管最重要的特性是单向导电性，也就是只允许电流由正极流向负极，不允许电流由负极流向正极。该特性可用加在二极管两端的电压和流经二极管中电流的关系（简称伏安特性）来说明。

   图5-2为晶体二极管的伏安特牲曲线，横轴表示二极管两端电压，纵轴表示流过二极管的电流。
