干簧管的典型应用示例

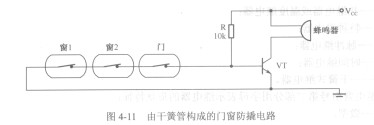

    图4-11是一个简易的门窗防撬报警电路。图中使TOP223PN用了3个干簧管。其中两个用于窗l和窗2的防撬，另一个用于门的防撬。干簧管安置在门框和窗框中，永久磁铁安装在门及窗上，它们之间的距离在Smm左右。当门窗关闭时，3个干簧管的触点在磁铁作用下吸合，三极管VT的基极与发射极被短路，VT截止，蜂鸣器不发声。当任一门窗被撬开时，干簧管由吸合变为释放状态，VT由R提供基极电流而导通，蜂鸣器发出报警声响。也可以用电磁继电器代替蜂鸣器，由电磁继电器的触点来控制多样的报警方式。

    图4-11  由干簧管构成的门窗防撬电路

    三相电动机正、反转固态继电器的应用示例

    三相电动机正、反转固态继电器的应用如图4-12所示。通过转换开关的动作，使加到电动机的三相电的相序发生改变，从而改变了电动机的旋转方向。

    图4-12三相电动机正、反转固态继电器的应用
