(1)电磁继电器的典型应用示例

    ①空调器中采用电磁TOP222YN继电器控制压缩机、四通阀、室外风机、电加热器的典型电路原理图如图4-9所示，相应的实物如图4-10所示。

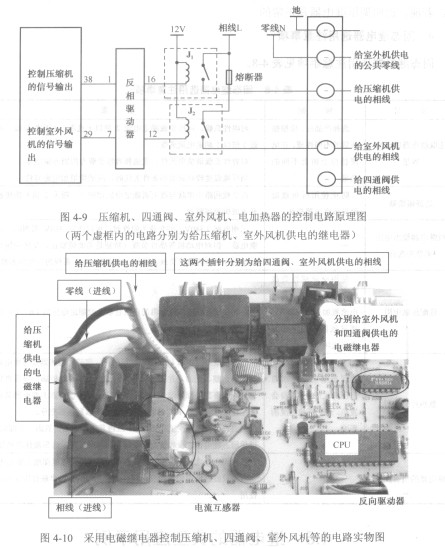

   图4-9压缩机、四通阀、室外风机、电加热器的控制电路原理图

  （两个虚框内的电路分别为给压缩机、室外风机供电的继电器）

   图4-10采用电磁继电器控制压缩机、四通阀、室外风机等的电路实物图

   ②原理图解释：当CPU认为需要启动压缩机时，38 CPU输出高电平(5V)一反相器的1脚输入高电平一其对应端16脚则输出低电平一继电器J1的线圈两端形成电位差一线圈中有电流通过，线圈产生磁力、吸合触点一给压缩机供电的相线形成通路一压缩机启动、运行。

    当CPU认为需要停止压缩机时，则CPU38输出低电平一反相器的1脚输入低电平一其对应端16脚则无电压输出（相当于断路）一继电器J，线圈中没有电流通过，线圈磁力消失一触点断开一给压缩机供电的相线通路一压缩机停止。

    四通阀、室外风机的控制方式与压缩机的控制相同，不再赘述。
