怎样检测结型场敷应管？

    答：结型场效应管的源极和漏极在制造工艺上是对称的，故两极可互换使用，并不影响正常工作，所以一般不判别漏极和源极（漏、源极之间的正反向电阻相等，均为几十至几千欧姆）， QS34XVH245Q3G只判断栅极和沟道的类型。

   由于G极与D、S极之间有PN结，PN结的正向电阻小、反向电阻大，因此两次测量PN结便可判断结型场效应管的栅极和沟道的类型。下面以BLK30A结型场效应管为例，介绍具体的检测方法。

    将万用电表拨在尺×lk或R×100n挡上，用黑表笔（红表笔也可以）任意接触一只电极，另一支表笔依次接触其余两只电极，测其电阻值。两次测量阻值有以下情况：

    (1)若两次测得阻值相同或相近，则这两极是D、S极，剩下的极为栅极，然后红表笔不动，黑表笔接已判断出的G极。如果阻值很大，此测得为PN结的反向电阻，黑表笔接的应为N，红表笔接的为P，由于前面测量已确定黑表笔接的是G极，而现测量又确定G极为N，故沟道应为P，所以该管子为P沟道场效应管；如果测得阻值小，则为N沟道场效应管。

    (2)若两次测量阻值一大一小，以阻值小的那次为准，红表笔不动，黑表笔接另一个极。如果阻值仍小，并且与黑表笔换极前测得的阻值相等或相近，则红表笔接的为栅极，该管子为N沟道场效应管；如果测得的阻值与黑表笔换极前测得的阻值有较大差距，则黑表笔换极前接的极为栅极，该管子为P沟道场效应管。

   例如，用MF47型万用表的R×100n挡，测BLK30A结型场效应管时，所测结果如图2.49～图2.51所示。

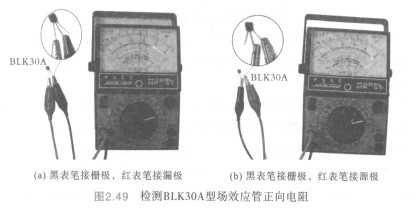

   用万用表的黑表笔接栅极，红表笔依次接触其余两只电极，测得其电阻值为1.4k n，如图2.49(a)、(b)所示；改用红表笔接栅极，黑表笔依次接触其余两只电极，测得其电阻值均为。。，如图2.50(a)、(b)所示。由此说明BLK30A型场效应管是N沟道场效应管。

   亚反两次测得源极和漏极之间的阻值相等，均为300n，如图2.51所示。
