在此输入零件尺寸与锡球资料，这些资料SST25VF064C-80-4I都可从零件的资料文件(data sheet)中获得只要是符合IPC标准的data sheet，甚至连其中的A、B等编号都会一样。在此保持默认值。输入完成后，按lNext>l钮切换到下一个对话框，如图9. 28所示。

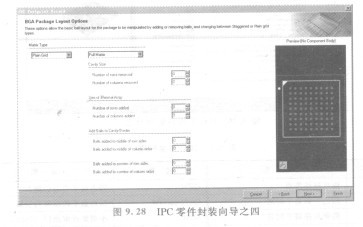

    图9. 28   IPC零件封装向导之四

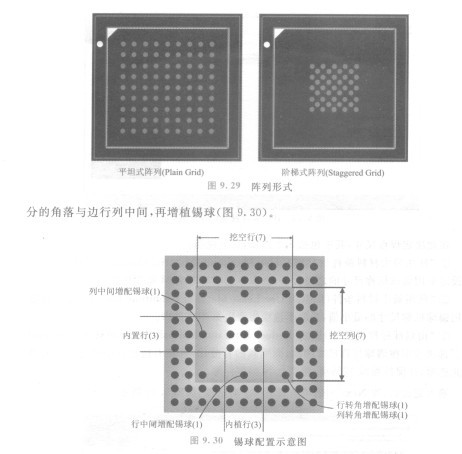

    在此设定阵列的形式与锡球配置，在左边栏位指定阵列的形式，如图9. 29所示。

    在右边栏位指定锡球的配置方式，其中包括4个选项，如下说明：

    ①“Full Matrix”选项设定完整的阵列配置，全部填满锡球而不挖空。

    ②“Perimeter”选项设定在锡球阵列中，中间部分挖空。

     ③“Th。，mally Enhanced”选项设定在锡球阵列中，中间部分挖空；而在挖空部分的中间，再内植锡球。

    ④“Selectively Depopulated”选项设定在锡球阵列中，中间部分挖空；而在挖空部分的角落与边行列中间，再增植锡球（图9. 30）。
