交直流电压和直流电流共用刻度线是均匀的，左边为0，右边为最大值。从刻度线上读取的数与实测数是两个概念，TMS320VC5401PGE50两者有时相同，有时不相同。如何正确读数，将在“怎样使用指针式万用表测电阻？”和“怎样使用指针式万用表测直流电压？”两问中介绍。指针式万用表上的转换开关有何作用？其结构如何？

     答：指针式万用表的转换开关是供万用表在测量中，选择各种量种类及量程，如测量电阻，就将转换开关拨在电阻挡；如测量直流 电压，就将转换开关拨至直流电压挡来实现。转换开关里面有固定接触点和活动接触点，当固定接触点和活动接触点闭合时可以接通电路，MF47型万用表的转换开关如图1.28所示，而500型万用表使用两个转换开关，其中一个用来选择测量项目，另一个用来选择量程，配合使用才能选择测量项目和量程，其结构如图1.29所示。

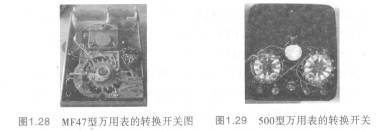

    图1.28  MF47型万用表的转换开关图    图1.29  500型万用表的转换开关

    活动接触点称为“刀”，固定接触点通常称为“掷”。万用表中所用的转换开关往往都是特别的，通常有多刀和几十个掷，各刀之间是相互同步联动的，旋转“刀”的位置可以使得某些活动接触点与固定接触点闭合，从而相应地接通所需要的测量线路。
