我们可在“挖空列数(Number of rows removed)”栏位指定要挖空多少列（在此输入5）、在“挖空行数(Number of columns removed)”栏位指定要挖空多少行（在此输入5）、SST25VF080B-50-4C在“内植列数(Number of rows added)”栏位指定要在挖空区中内植多少列（在此输入3）、在“内植行数(Number of columns added)”栏位指定要在挖空区中内植多少行（在此输入3）、在“列中间增配锡球(Balls added to middle of row sides)”栏位指定要在挖空区中的列中间增配多少个锡球（在此输入0）、在“行中间增配锡球( Ballsadded to middle of row sides)”栏位指定要在挖空区中的行中间增配多少个锡球（在此输入0）、在“列转角增配锡球(Balls add to corners of row sides)”栏位指定要在挖空 区中的列转角增配多少个锡球（在比输入1）、在“行转角增配锡球(Balls all to cornereof column sides)”栏位指定要在挖空区中的行转角增配多少个锡球（在此输入1），输入完成后，按lNext>f钮切换到下一个对话框，如图9. 31所示。

    在此决定焊点尺寸，其中包括3个选项，如下说明：

    ①“使用最大材料条件(MMC) [Use Maximum Material Condition(MMC)]”选项设定采用锡球标称尺寸的之最大值，选取本选项将产生M型零件库。

   ②“使用最小材料条件( LMC) [Use Least Material Condition(LMC)]”选项设定采用锡球标称尺寸的最小值，选取本选项将产生L型零件库。

   ③“由锡球标称直径(B)缩减[Reduce from nominal ball diameter(B)in percentsby]”选项设定按锡球标称尺寸缩减，而缩减的百分比，可在右边栏位中指定。在此选取此选项，并保持缩减17%项，将产生N型零件库。

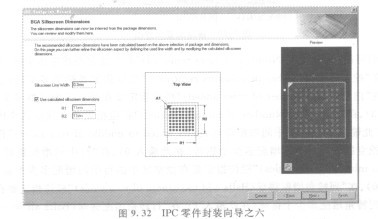

   输入完成后，按INext>l钮切换到下一个对话框，如图9. 32所示。
