电路板布线设计规则

发布时间:2013/12/9 20:42:44 访问次数:738

在设计规则对话框里的Routing页里提供与布线相关的设计规则，ISL6841IUZ其中包括8个设计规则，其中很多都是常用的设计规则，见表5. 11。

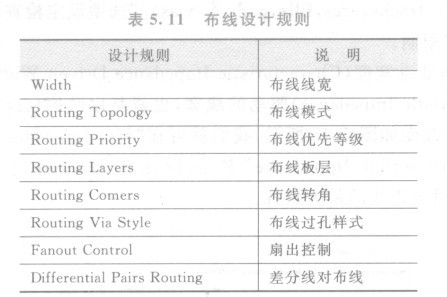

表5. 11 布线设计规则

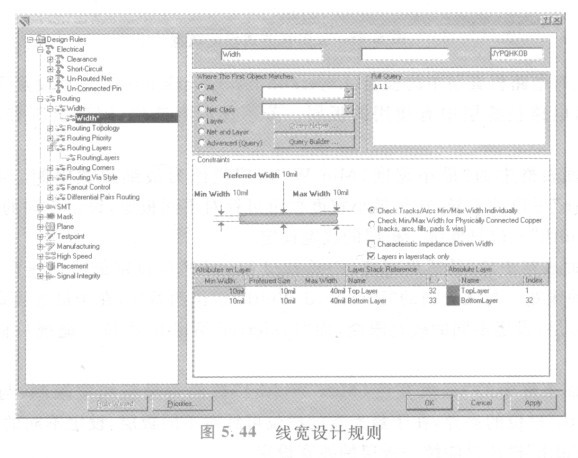

在设计规则对话框左边区块选取Routing下的Width设计规则，则其右边将出现布线线宽设计规则的设定页，这项设计规则属于单一适用对象的设计规则，指定适用对象后，即可在下方的限制区块里指定线宽，如图5. 44所示。

在设计规则对话框里的Routing页里提供与布线相关的设计规则，ISL6841IUZ其中包括8个设计规则，其中很多都是常用的设计规则，见表5. 11。

表5. 11 布线设计规则
