Altium Designer的电路板设计必须受设计规则的限制，因此，我们必须认识设计规则，才能活用设计规则，ISL6614CRZ-T让我们的设计更省力、更有效率。而设定设计规则的方法，除了可在电路绘图时，对指定的线路标注设计规则外（详见《电路图设计》），还可启动“Design”一“Rules.”命令，开启图5.35所示的设计规则对话框。

      在左边区块里，软件以树状结构列出十大类设计规则，若选取最上面的“DesignRules”项，右边表格里将列出所有设计规则，其中各栏位说明如下：

    ①“名称(Name)”栏位为设计规则的名称。

    ②“优先等级( Priority)”栏位列出设计规则的优先等级。

    ③“启用( Enabled)”栏位内提供开关此设计规则的选项。

    ④“形式(Type)”栏位列出设计规则的小分类名称。

    ⑤“类别(Category)“栏位列出设计规则属于十大类设计规则中的哪一大类。

   ⑥“范围(Scope)”栏位列出设计规则的适用对象。

    ⑦“属性(Attributes)”栏位列出设计规则的内容。

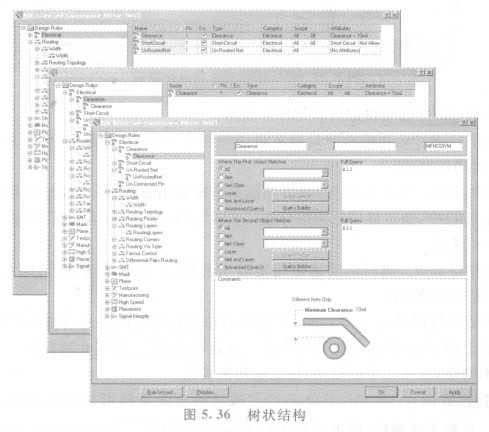

   若指向项目左边的“+”，即可展开该类设计规则，若已经到达最底层，则可指定所要编辑的设计规则。而所指定的设计规则，其内容将出现在右边区块里，如图5. 36所示。根据操作的对象，设计规则可分为单一对象及两个对象两种，在图5. 36中最底层的Clearance设计规则，其功能是规范安全间距，而安全间距当然是两个元件的间距，所以其适用对象有两个。在右边区块中，分别列出Where The First Object Matches区块及Where The Second Object Matches区块，我们可在这两个区块中，分别筛选两个适用对象。
