右边区块的显示选项页(2D)( View Options)

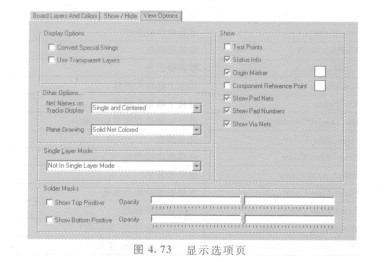

    在PCB显示组态区块里选取2D显示组态，再切换到IRL3705NPBF显示选项页，如图4.73所

示，其中包括5个区块。图4. 73  显示选项页

    ①显示选项(Display Options)区块提供两个显示选项：

    “转换特殊字串(Convert Special Strings)”选项设定显示特殊字串所代表的内容。

    “使用透明板层(Use Transparent Layers)”选项设定在编辑区里，走线重叠处采用半透明方式显示。

    ②其他选项(Other Options)区块设定其他相关的显示选项：

   “在走线上显示网络(Net Names on Tracks Display)”栏位设定在走线上显示

网络的方式，若选取“Do Not Display”选项，将不在走线上显示网络名称；若选取“Single and Centered”选项，则只在走线中间显示一个网络名称；若选取“Repeated”选项，则在走线上重复显示网络名称。

   “电源板层(Plane Drawing)”栏位设定电源板层的显示方式，选取“Outline

Layer Colored”选项，则只在电源板层的边显示该电源板屡的颜色；选“Solid NetColored”选项，则在所连接网络上显示该电源板层的颜色。

     ③单层显示模式(Single Layer Mode)区块提供设定单层显示模式的选项：

   “Gray Scale Other Layers”选项设定在单层显示模式下，以灰阶模式显示其他板层。

   “Monochrome Other Layers”选项设定在单层显示模式下，以单色模式显示其他板层。

   “Hide Other I。ayers”选项设定在单层显示模式下，不显示其他板层。

   “Not In Single Layer Mode”选项设定不是单层显示模式。
