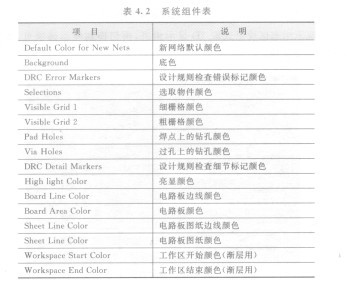

系统组件颜色[System Colors( Y)]区块设定系统组件的显示颜色，以及是否IRL2703PBF显示。其中，除项目不是板层名称外，其余各项目与信号板层区块一样，如图4. 71所示，而各项目说明见表4.2。


     丝印层[Silk Screen Layers(K)]区块设定电源／接地板层的显示颜色，以及是否显示。其中，除板层名称不同外，其余各项目与信号板层区块一样。

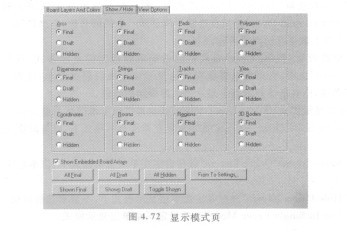

    若某元件不见了，则可切换到显示模式页，区块变小，如图4. 72所示，包括12个小区块，都足元件的显示模式设定区，而每个区块各有3个选项，若选取“精细( Final)”选项则在正常模式显示该元件；若选取“外框(Draft)”选项，则采用草图模式显示该元件；若选取“隐藏( Hidden)”选项，将不显示该元件。另外，我们也可使用下方的按钮，来进行快速设定。
