若要切换单层显示模式，可按键。
     显示(Show)区块提供多种元件的显示开关选项：
   “测试点(Test Points)”选项设定显示测试点。
   “状态信息(Status Info)”选项设定显示状态信息。
   “原点记号(Origin Marker)”选项设定显示原点记号，并可在IRL3803PBF 其右边色块中，设定其颜色。

   ．“零件参考点(Component Reference Point)”选项设定显示零件参件参考点，并可在其右边色块中，设定其颜色。

   “显示焊点网络(Show Pad Nets)”选项设定在焊点上显示其所连接的网络。

   “显示焊点编号(Show Pad Numbers)”选项设定在焊点上显示其焊点编号。

   “显示过孔网络(Show Via Nets)”选项设定在过孔上显示其所连接的网络。

   ⑤阻焊层(Solder Masks)区块提供阻焊层显示模式的设定：

   ．“顶层采用正片显示(Show Top Positive)”选项设定顶层阻焊层采用正片模式

显示，而其透明度可在其右边的透明度滑轴中设定。

   “底层采用正片显示( Show Bottom Positive)”选项设定底层阻焊层采用正片

模式显示，而其逶明度可在其右边的透明度滑轴中设定。

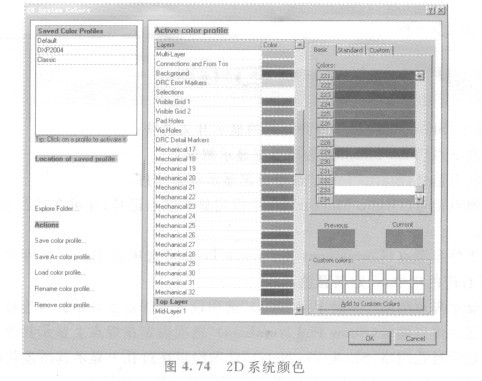

     若要进行2D板层配色，可按图4.68左下方的{2D co五万i垂Ces按钮，屏幕出现图4. 74所示的对话框。
