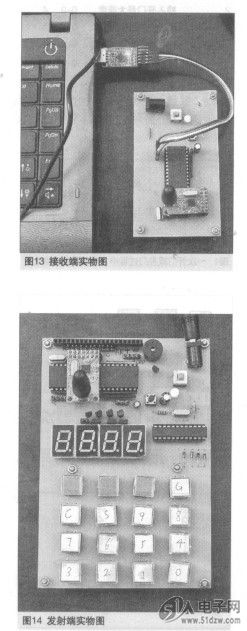

电路板是我们自己制作的，其制作过程可分为以下步骤：DO5040H-392MLB绘制电路原理图并生成网络表，建立与绘制PCB文件，打印PCB文件，通过感光板生成所要的电路板，腐蚀、钻孔后即可焊接，焊接完成后对系统进行测试、纠错和改良。制作完成的实物如图13、图14所示。
    所有发射端可通过9V直流电源供端的操怍方法一致，不同的就是，它们有着不同的编号。操作方法如下：  (1)按S键开始，此时数码管会显示提示。(2)可任意输入一个百分制数字，在此期间，可按C键把数据全部清除。  (3)当输入完后，按G键可发送数据，若数码管全灭，则发射成功，然后可重复上述步骤，发送下一个数据。若数码管全显示8，说明数据出错，此时只能通过C键来重新输入。在发送成功后，可听到蜂鸣器发出较清脆的几个声音，而发送错误，则会发出一段较刺耳的声音。发射成功后，即可在计算机上看到收到的数据。


    nRF905的最大通信距离约200m，作品设计最大通信距离50rn，一般情况下足够使用。我们在通信调试过程中，遇到干扰造成传输数据异常的情况，但其发生概率很小，可通过修改软件将干扰数据（即不在0—100之间的整数）屏蔽。
    我们以4台发射端与1台接收端成功完成无线远距离打分信号的通信，实时通过投影机在大屏幕显示打分结果，引来许多学的注意。有人问，为什么不多设置一些发送端？这主要是受课外科技制作经费的限制。不过在上位机的显示窗口，我们预留了10个发射端的显示框，读者可以拓展为10个或更多的发射端，只需要根据程序做相应的修改就可以实现。
