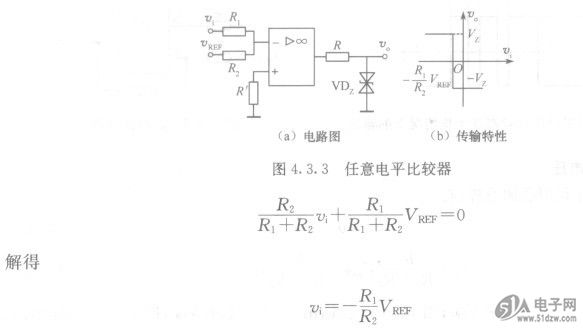

参考电平不是零的比较器，ADP-2-1即为任意电平比较器。将图4.3.2(a)所示电路中同相输入端的接地点断开，接上任意值的参考电压，即构成任意电平比较器。图4.3.3(a)所示为任意电平比较器的另一接法。由图可见，集成运放的同相输入端通过电阻R7接地，存在“虚断”，则Vp=O。因此，当输入电压Vi变化使反相输入端的电位VN一0时，输出端的电平将发生跳变。根据叠加定理可求该电路的阈值电压。


    式(4.3.2)的输入电压即为阈值电压。在参考电压V RE大于零的情况下，该电路电压传输特性曲线如图4.3.3(b)所示。
    电压比较器除用于比较输入电压和参考电压的大小关系外，通常还用来做波形变换电路，将输入的交变信号变换成矩形信号输出。
    设计一监控报警器，要求被检测信号Vi达到某一预定极限值Ⅵ。时发出报警信号。
    解：该监控报警器可用图4.3.4的电路实现。定的极限电压VI，为参考电压，当检测信号u．<VI.时，输出u。为负，输出端接的绿色发光二极管( LED)导通发光，表示可未达到极限值；当u>VI.时，输出为正，输出端接的红色发光二极簪( LED)导通发光，发出越限报警信号，表示被检测信号u．已超过极限值。


    在实际应用中，单门限电压比较器具有电路简单，灵敏度高等优点，但存在的主要问题是抗干扰能力差。例如，在过零检测器中，若输入正弦电压上叠加了噪声和干扰，则由于零值附近多次过零，输出端就会出现错误阶跃，在高低两个电平之间反复地跳变，如图4.3.5所示，如果在控制系统中发生这种情况，将对执行机构产生不利的影响。
    为了解决上述问题，可以采用迟滞比较器。将比较器的输出电压通过反馈网络加到同相输入端，形成正反馈回路，如图4.3.6所示，通常将这种电路称为迟滞比较器，又称施密特触发器。
