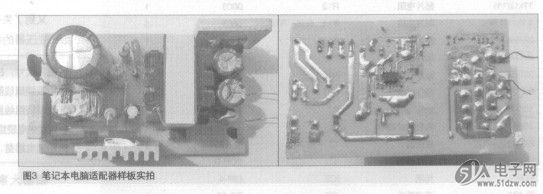

图3所示为笔者制作的样板实物图片，PCB上的共模滤波器是在原来的废旧笔记本电脑适配器上拆的。CPC1030NTR采用外径20mm的铁氧体磁环绕制，线径0.6mm，电感量约10mH。如果找不到这种封装的话，采用其他封装的尺寸可能要大一些。由于没有阻焊层和丝印层，焊接的时候注意不要焊错或者出现短路，焊接完成后仔细和PCB布局图进行核对，确保无误后再通电调试。
    为了防止漏感尖峰导致开关管的损坏，调试的过程中，最好从最低输入电压(90VAC)开始上电，同时用示波器观察MOSFEl-的漏极和源极之间的波形。在进行这一操作时，务必注悫两点：


    1．示波器和开关电源的供电端必须有一组是与市电隔离的，否则示波器探头的接地端可能和大地相连。而零线在变电站和大地相连，会有造成短路的危险，损坏整流桥、保险丝，甚至是示波器。
    2.务必使用高压探头，一般的探头耐压达不到要求，可能造成探头的损坏。
    从示波器的波形中可以读出实时的尖峰电压值，并且波形会随着输入电压和负载的增加而变化。对于600V耐压的MOSFET，我们必须确保最高的尖峰电压低于耐压值，考虑到留出一定的余量，尖峰电压的最大值控制在550v以下。如果调试过程中，输入电压增加到一定值时，尖峰电压接近550v的话，此时应适当增大C3的容量，确保在最高线电压(265V)和满载情况下MOSFET的
漏源之间电压低于550v。图4所示为开关管尖峰电压测试实拍，图5所示为实测的尖峰电压，在输入电压265V（最高线电压）和输出电流4A（轻微过载）时，尖峰电压约500v，可见MOSFET是十分安全的。
