晶体管BG1～DG4采用3DG6BG5～BG6的型号可根据所接电路需要的供电电流而定，AT84AD001BITD一般可采用3DG12。因IC2为TTL型器件，所使用的电源电压为5v，而IC1、IC3和IC4均为CMOS器件，电源电压可取3—18V。为求整个电路不需要多路供电，所以用BG9进行稳压后输出5v屯压向整个电路供电。

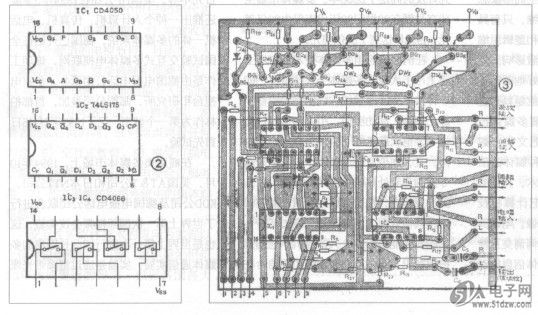

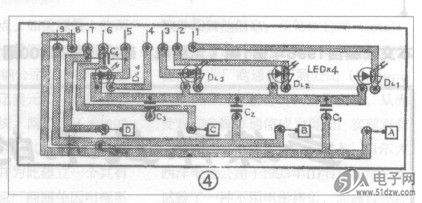

    图3、图4是电路印制线路板图，其中图4所示的印制线路板可随机固定在机箱面板上，上面的发光二极管指示工作状态。触摸端可用装饰性金属片制成。两块印制线路板则通过九根导线连接起来。整个电路在装配完毕，检查无误后，先在电源部分接上电流表，再接通电源。一般情况下4块集成电路的耗电电流应在30mA左右。四路稳压电源中的R26～R29电阻值应尽量选大一些，这是因为BG1～BG4在饱和时，将这4个电阻间接接入了电源，若在电阻上的电流过大，将是无谓的损耗。这几项检测无误后，即可对电路的功能进行检查，触摸A触摸端，则A路模拟开关接通，指示发光二极管DL1点亮，测量BG5发射极电压VA．应有电压输出。再测BG6～BG8各路应无电压输出。然后再检查其他各作情况均应正常可靠。本开关输出端所接的功放部分，输入阻抗要求应大于50kQ。
