这里将使用APM（分析、规划与测量）法进行故障诊断与排除。
    1．分  析
    发现图中没有输m电压。还知道电路本来在正确工作，然后就坏了。U13NB65对电路或部件进行视觉检查，查找明显的问题，如断裂或接触不良、焊锡珠、线夹，或烧坏的元件，什么也没发现。断定问题很可能是放大器电路有一个故障元件或者开路。还有，直流电源电压可能不正确或者可能没有了。
    2．规  划
    决定用一台示波器检查某些测试点( TP)上的直流电平和交流信号（有些人可能更喜欢用数字万用表测量直流电压）。还有，决定用二分法对电路中的电压进行跟踪，如果怀疑一个晶体管坏了，就使用一台电路内晶体管测试仪。
    3．测  量
    下面的步骤给出了确定故障的测量与推断步骤。
    第一步：检查电源电压。如果电源为10 V，则问题出在放大器电路。如果没有直流电压或者数值不正确，则检查直流源和相关连接，查找问题。
    第二步：检查第二级放大器输入端( TP4)上的直流电压和信号。如果直流电压正确，该点上有信号，则故障在第二级放大器或耦合电容C5开路。转到第三步。
    如果直流电压不正确或者TP4上无信号，则故障出在第一级、C2或C。，因此转到第四步。
    第三步：检查Qz的集电极(TP5)土的直流电压和信号。如果直流电压正确，且该点上有信号，则是耦合电容（之开路。如果直流电平不正确或者TP5上没有信号，则是第二级有故障。要么是晶体管之- Q-有故障，要么是旁路电容器有问题。转到第六步。
    第四步：检查Q,的集电极(TP3)上的直流电压和信号。如果直流电压正确，且该点上有信号，则是耦合电容C。有故障。如果直流电平不正确或者TP3上没有信号，则是第一级有故障或者耦合电容C．损坏。转到第五步。
    第六步：检查TP2上的直流电压和信号。如果直流电压正确但在该点上却没有信号，则是耦合电容C，开路。如果TP2上的信号不正确，则是第一级有故障。转到第六步。注意：要检查信号TP2，你可能有必要在TP1的输入端加一个较大的信号，因为用标准的测试设备很难或者不可能测量到一个iooriv的信号。
    第六步：如果到了这一步，就已经有一级存在故障元件或连接的放大器被查找出来了。下一步就是找到具体的故障。如果集电极上的直流电压，则晶体管处于截止或开路状态。产生这一问题的原凶可能是晶体管损坏、基极电路电阻（根据电路所在的级不同，可能是R．或R。）开路、发射极电阻开路或者是集电极的连接开路。如果集黾极上的直流电压近似等于发射极上直流电压，则晶体管处于饱和或者短路状态。产生的原因可能是晶体管损坏、基极电阻开路（根据电路所在的级不同，可能是R。或R。）、集电极电阻开路（根据电路所在的级不同，可能是R。或R，）或者一个触点短路。应该对该点的晶体管进行电路内检测。如果晶体管检测正确，则开始查找开路电阻或不良触点。

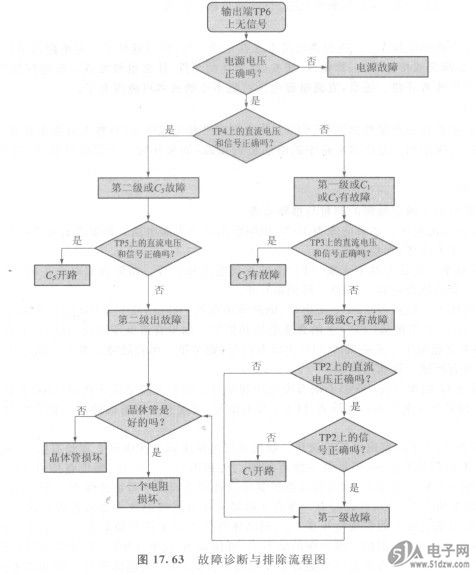

    图17.63中的故障诊断与排除流程框图对此进行了说明。该图是建立在没有正确输入信号的假设上的。
