在上一章的应用作业中，已经识别出了密封外壳中的两种滤波器。在本次作业中，要对另一种滤波器进行评测，它是没有说明书的某种类型的谐振滤波器。你的任务是找出一个频率响应曲线，并确定谐振频率和带宽。
    使用示波器测量来确定滤波器的频率响应特性。在这种情况下，我们并不关心内部电路和元件值。

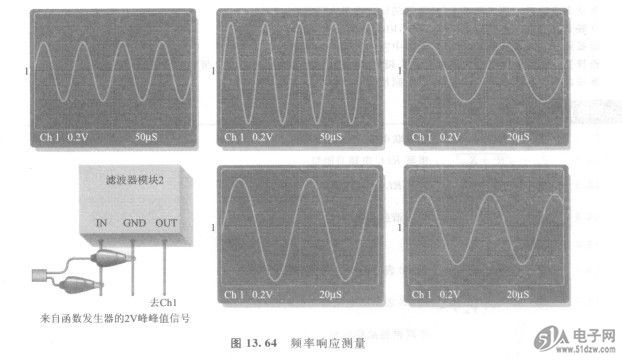

    第一步：测量频率响应。FM102-LF以图13.64中的5个示波器测量到的系列结果为基础，生成该滤波器的一个频率响应曲线（画出输出电压与频率的关系曲线）。


    第二步：分析响应曲线。指出滤波器的类型并确定谐振频率和带宽。
    RLC电路中的X，和X(，的作用相反。
    在一个串联RLC电路中，较大的电抗决定电路的净电抗。
    在一个并联RLC电路中，较小的电抗决定电路的净电抗。
    各电抗相等。
    阻抗最小并等于电阻。
    电流最大。
    相角为0。
    L和C上的电压总是振幅相等，相位相反(180^。)，因此相互抵消。
    在Q≥10的情况下，电抗近似相等。
    阻抗最大。
    电流最小，在理想状态下为0。
    相角为o。
    L支路和C支路中的电流大小相等，相位差180^。，因此相互抵消。
    带通滤波器允许下临界频率与上临界频率之间的频率通过，并阻止所有其他频率。
    带阻滤波器阻止下临界频率与上临界频率之间的频率，允许所有其他频率通过。
    谐振滤波器的带宽是由电路的品质因数(Q)和谐振频率决定的。
    截止频率也称为-3 dB频率或者临界频率。
    在截止频率上，输出电压为其最大值的t0.7%。
    带通滤波器一种谐振电路，它允许两个截止频率之间的频率通过，阻止高于和低于该范围的频率。
    带阻滤波器一种谐振电路，它阻止两个截止频率之间的频率，允许高于和低于该范围的频率通过。
    裁止频率( fc)在该频率上，滤波器的输出电压为其最大输出电压的70.7%。
    分贝(dB)-种用对数表示的单位，它等于10乘以两个功率比值的对数，或者等于20乘以在相同电阻上测得的两个电压比值的对数。
    半功率点功率在该频率上，滤波器的输出为最大值的70.7%。
    并联谐振在一个并联RLC电路中，阻抗最大而电抗相等的状态。
    谐振频率  在串联或并联RLC电路中发生谐振时的频率。
    选择性对谐振电路有效地通过某些频率、阻止其他频率的一种度量。带宽越窄，选择性越好。
    串联谐振在一个串联谐振电路中，阻抗最小且电抗相等的状态。
