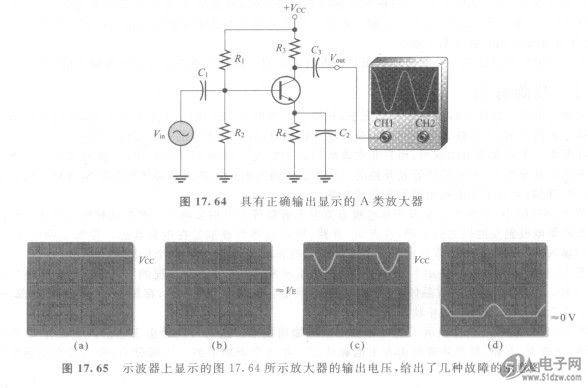

作为确定电路中故障元件的一个补充例子，U16NB50利用一个如图17.64所示的A类放大器，并用示波器对输出进行监视。如图所示，当给放大器加一个正弦波输入信号时，有一个正常的正弦波输出信号。
    现在考虑一个错误的输出波形，而且非常像所讨论的情况。在图17. 65(a)中，示波器显示了一个等于直流电源电压的直流电平，表示晶体管是开路的。产生这种情况的可能原因是晶体管的集电极到发射极之间开路，或者R．开路，阻断了集电极电流和发射极电流。
    在图17.65(b)中，示波器显示表明集电极直流电平近似等于发射极电压。产生这种情况的两个可能原因是晶体管的集电极到发射极之间短路，或者R.,开路，导致晶体簪被偏置在饱和状态。在第二种情况下，一个足够大的输入信号可以使晶体管在信号的负峰值脱离饱和，在输出端产生一个短脉冲。
    在图17.65(c)中，示波器显示了截止处被限幅的输出波形。产生这种情况的可能原因是由于电阻值错误使Q点下移，或者Ri开路，导致晶体管被偏置于截止状态。在第二种情况下，在每个周期中的一小部分中，输入信号足够大，使晶体管脱离截止状态。
    在图17.65(d)中，示波器显示了饱和处被限幅的输出波形。这有可能是由于电阻值错误使Q点向饱和状态偏移，或者R。开路，使晶体管被偏置于饱和状态。在每个周期中的一小部分中，输入信号使晶体管脱离饱和状态。
