在各类时钟控制的集成触发器中，C2178GS就逻辑功能的完善性、使用的灵活性和通用性来说，JK触发器具有明显优势，是最主要的触发器之一。
    JK触发器的逻辑符号如图8.1.9所示。它有5个输入端，RD、SD为直接置0（复位）端和直接置l（置位）端。它们的功能与D触发器中介绍过的相同。J、K为信号输入端，它的状态决定触发器将要翻转到的状态。CP为时钟脉冲输入端，其上画一小圆圈，表明JK触发器是CP下降沿触发翻转，即CP由1到O的下跳变使触发器状态翻转。


    Q和Q为JK触发器两个互补输出端。经JK触发器电路推证其特性方程为
    Qn为时钟脉冲CP下跳变之前触发器的状态，称为现态；Qn+l为时钟脉冲下跳变后的状态，称为次态。具体分析如下：
    (1)J=0，K=l
    无论Qn为什么状态，都有Qn+l=0，即触发器翻转到0态，称之为置0；
    (2)J=1，K一0
    无论Q为什么状态，都有Qn+l=1，即触发器翻转到1态，称之为置1；
    (3)J=0，K=O
    此时，Qn+l一Qn，表明触发器在CP时钟脉冲下降沿触发后的状态保持原状态不变，称之为保持；
    (4)J=1，K=l
    此时，Q升1=Qn，表明触发器在CP时钟脉冲下降沿触发后的状态就改变一次，为原态的反，称之为计数。

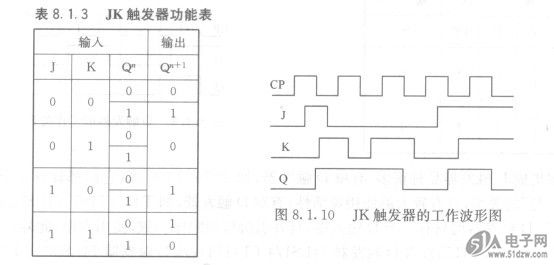

    归纳上述4种情况，可列出JK触发器功能表，如表8.1.3所示。


    综上，JK触发器的逻辑功能可简记为：（触发器翻转状态对J、K端信号而言）全1必翻；全0不变；有1有0，Qn+l、J相同；工作特点是CP下降沿触发翻转。JK触发器的工作波形图如图8.1. 10所示。
    常用JK触发器品种很多，有单JK触发器，如T208、T108、T1028 (74H72)等，它们都具有3个J、K输入端，分别组成“与”的关系，提高了器件使用灵活性；还有双JK触发器，如741．S112 (T4112)、74LS114 (T4114)等，这些触发器均为下降沿触发翻转。值得注意的是，有些JK触发器产品因内部结构不同而采用时钟脉冲CP上升沿触发翻转，如双JK触发器74LS109 (T4109)．四JK触发器74LS376等均为上升沿触发翻转。它们的逻辑符号差别仅是时钟脉冲CP输入端上不加小圆圈。上述所有JK触发器的引脚图、特性等可查阅集成电路手册。
