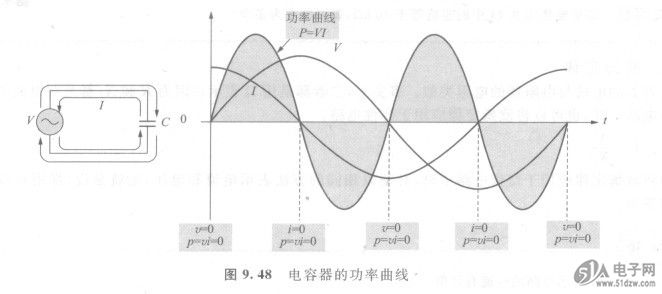

正如本章前面所讨论的，XC3S1000-4FGG456C充电后电容器将能量存储于其介质的电场中。一个理想的电容器不会消耗能量，它只是暂时存储能量。当将一个交流电压加到一个电容器上时，在l／4电压周期中，电容器存储能量。然后，在另一个1／4电压周期中，存储的能量又返回到电源中。不存在净能量损失。图9. 48给出了由一个周期的电容器电压和电流产生的功率曲线。
    图9. 48电容器的功率曲线


    1．瞬时功率（乡）
    瞬时电压u与瞬时电流j的乘积给出瞬时功率。在V或i为0的点，P也为O。当u和i都为正时，也为正。当V或i一个为正，而另一个为负时，p为负。当u和i都为负时，声为正。正如所见，功率曲线也是一条正弦曲线。功率为正值说明能量存储在电容器中。功率的负值说明能量从电容器返回到了电源中。注意，功率以2倍于电压或电流频率的频率波动，因为能量是交替地存储和返回到电源。
    2．有效功率( Ptru。)
    在理想情况下，电容器在功率曲线为正的期间所存储的全部能量，在功率曲线为负的期间都返回到电源。不存在由于能量在电容器中转换为热能所造成的净能量损失，因此有效功率为O。实际上，因为实际电容器中都存在泄漏和极板电阻，所以总能量中的～个部分会以有效功率的形式消耗掉。
    3．无功功率(P，)
    电容器存储或返回能量的速率称为无功功率P。无功功率是一个非O量，凶为在任何瞬时，电容器实际上都在从电源吸收能量或者将能量返回到电源。无功功率不表示能量损失。
