示波器的基本组成及原理。ATmega48-20AU通用示波器基本组成及原理框图如图5 -78所示。它主要由显示器系统、垂直偏转（1，轴）信号放大系统、水平偏转（X轴）锯齿波发生系统和同步触发系统四部分组成。

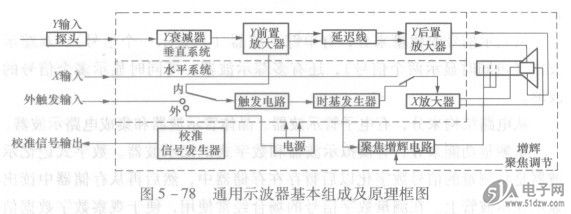

    图5 -78通用示波器基本组成及原理框图


    1)显示器系统。显示器系统由示波管（阴极射线管CRT）和电源供给部分组成。
    在示波管内部，电子枪发射出大量的电子，这些电子通过控制栅极的控制、聚焦电极的聚焦、加速极的加速、偏转电极或偏转线圈的偏转，最后形成一束电子束打在荧光屏上，使荧光屏的相应部位发光。
    在显示器系统中，电源供给系统负责提供示波器的控制极、聚焦电极、加速电极等需要的电压，调整这些电压，可以保证在荧光屏上出现的光点聚焦良好、亮度适中。示波器面板上安装的聚焦、亮度电位器，就是用来对这些电压进行调整的。
    示波管内部的偏转电极（或外部的偏转线圈）负责电子束的偏转。以偏转电极为例，示波管中有X偏转板和y偏转板各一对。每对偏转板都由基本平行的金属板构成。每对偏转板上的电压变化都必将影响到电子运动的轨迹。y偏转板上的电压变化只能影响光点在显示屏上的垂直位置，X偏转板只影响光点的水平位置，两对偏转板共同配合，才决定了任一瞬间光点在显示屏上的坐标。
    当两对偏转板上都木加电压时，电子束应打到荧光屏的正中。
    2)y轴信号放大系统。l，轴信号放大系统把被观测的信号放大并转变成电压加到l，偏转板上，这样电子束就会在l，轴（垂直）方向按信号的规律变化。
    一般y轴信号放大系统的放大倍数可用l，轴偏转灵敏度旋钮进行有级调节，而示波器y轴方向的中心位置也可用l，轴位移旋钮进行调节。
    例如，调节轴位移旋钮到示波器，轴方向中心线表示信号OV，调节l，轴信号放大系统的轴偏转灵敏度旋钮到1 V/div（y轴方向每格1V，/div为每格，以下文中与此相同），则0~2V的连续信号会出现在轴方向中心线以上2格的范围内。
