串联稳压4组成，基准、取样与调整，
    还有比较放大路，流大调压广泛用。

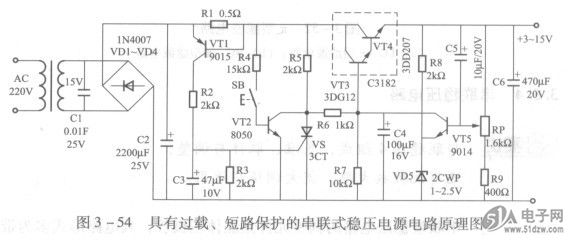

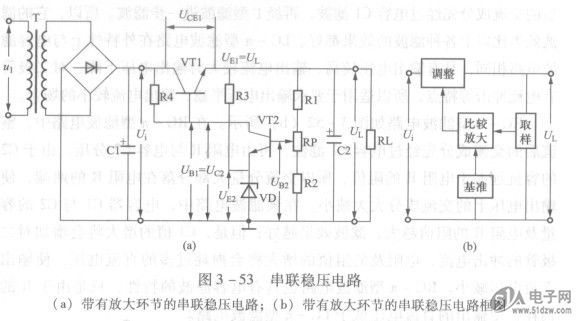

    串联型稳压电路的调整元件是晶体三极管，N25Q128A13BSF40E其电路形式多为带带有放大环节的串联稳压电路；(b)带有放大环节的串联稳压电路框图照具有过载、短路保护的串联式稳压电源电路原理图如图3-54所示。图3-54中的取样调整部分与一般稳压电源电路相同，不同处在保护部分。保护电路由R1~R4、VTl~VT3、C3、SB等组成。当输出端出现过载、短路时，若流过Rl的电流超过1A，此时Rl上的电压降在0. 5V以上，该电压使VT1导通，整流输出电压通过R2、R3，并在R3上产生压降，使晶闸管VS道通，VS阳极电压接近地电位，电源调整管基极电压也接近地电位，输出端电流、电压都为零。当查出输出电压过载原因，并使输出电路恢复正常后，按下SB解除键时，VT2导通，晶闸管VS失去维持电流而关断，放开SB，VT2截止，调整管基极电压恢复正常，输出端有电压、电流输出。


     检查串联型直流稳压电源无输出电压、不烧熔丝故障，可采用分割法，先缩小故障的范围，具体做法是：先用万用表电压挡测量图3-53中Cl两端电压，如C2两端无直流电压，则故障在电源插头、开关、电源变压器、整流电路。用万用表电阻挡测量整流二极管是否击穿，电源变压器、电源开关、插头是否良好。C2上直流电压正常，则故障在稳压电路，此时测VT1、VT2、VD工作电压是否正常。VT1截止，输出端无直流电压，Vrl2饱和会引起VT1截止，VD击穿引起VT2饱和、VT1截止。
